EVOLUTION BMS

THE EVOLUTION OF EVOLUTION

(KNX / BACnet/MODBUS / DALI / OPC / loT – Node-RED, MQTT…)

MÓDULOS

DESCRIPCIÓN GENERAL

  • Alarmas
  • Log de alarmas
  • Escenas
  • Programador semanal
  • Calendario anual
  • Medición Inteligente o Smart Metering
  • Gráficas
  • Lógica
  • Node-RED
  • Administrador de registros
  • Diagnóstico
  • Información de proyecto
  • NonEIS
  • Ping control
  • SmartVisu
  • SQLExec
  • DALI
  • Modbus
  • Bacnet
  • CSVExport
  • Permisos de usuario

SMART METERING

Editor

  • Creación de diferentes tipos de medidores:
    • Energía: puntos de proceso para potencia activa y energía activa
    • Líquido / gas: puntos de proceso para caudal y flujo total
  • Precio por contador
  • Umbrales personalizables

Visualización (HTML5 adaptativa)

  • Agrupación por contadores principales / sub-contadores
  • Visualización en función gasto € o unidad de medida.
  • Selección de rangos de tiempo
  • Comparación de diferentes periodos
  • Estimaciones de gastos / consumos

GRÁFICAS

Editor

  • Herramienta completa para mostrar datos históricos fácilmente
  • Múltiples series en el mismo gráfico
  • Diseño de la interfaz de usuario 100% configurable:
    • Líneas, puntos, ejes, fondos, tamaños, colores, textos, tooltips, rango, serie, desplazamiento, etc.

Visualización (HTML5 adaptativa)

  • Excelente herramienta para que los usuarios controlen datos útiles
  • Navegación fácil sobre los datos, zoom haciendo clic en la serie.
  • Exportación de datos
  • Modificación de las series
  • Selección de periodos
  • Captura de imágenes

CALENDARIO ANUAL

Editor

  • Configuración del calendario:
    • Acceso a las escenas (posibilidad de creación)
    • Configuración de periodos de ejecución (por colores para una fácil representación en el editor)
    • Planificador de eventos:
      • Categorías (por colores para una fácil representación en la visualización)
      • Comienzo
      • Intervalos de ejecución: minutos, horas, días, días de la semana, días del mes y días del año, etc.
      • Ejecución en periodos o rangos
      • Posibilidad de excepciones
  • Configurar la visibilidad, por categoría, periodos o punto de proceso (¿los usuarios pueden verla?)

Visualización (HTML5 adaptativa) – Múltiples vistas

  • Vista muy amigable y sencilla estilo Google Calendar, con vista día, semana, mes o año
  • Posibilidad de modificación de cualquier configuración hecha en el editor
  • Fácil representación de las categorías al tener la posibilidad de tener colores
  • Creación de escenas como lista de eventos a partir de buscador de puntos de proceso
  • Utilización de escenas ya creadas incluso las del Módulo de Escenas

PROGRAMADOR SEMANAL

Editor

  • Configuración de la programación:
    • Punto de proceso y valor de envío
    • Configuración de días y hora para los eventos
  • Posibilidad de:
    • Ejecución aleatoria
    • Función crepuscular
  • Configurar la visibilidad, por categoría o punto de proceso (¿los usuarios pueden verla?)

Visualización (HTML5 adaptativa)

  • Ordenado por categorías
  • Posibilidad de:
    • Creación de programaciones
    • Edición/ adición de eventos

ESCENAS

Editor

  • Configuración de eventos de escena:
    • Punto de proceso y valor de envío
    • Retardos entre eventos
  • Configurar disparadores de escena:
    • Valor y tipos de umbral
  • Configurar la visibilidad, por categoría o punto de proceso (¿los usuarios pueden verla?)

Visualización (HTML5 adaptativa)

  • Ordenado por categorias
  • Posibilidad de:
    • Creación de escenas
    • Edición/ adición de eventos a escenas
    • Edición/ adición de retardos entre eventos
    • Reordenación de eventos
    • Grabación de escenas
    • Ejecución de escenas

DALI

Editor

  • Configuración automática – ¡Ahorro de tiempo real!
    • Configuración DALI completa en segundos -> Solo con la dirección IP y el puerto de e64 IPAS Dali Gateway
  • Creación de estructura del edificio y vinculación de grupos o ECG

Visualización (HTML5 adaptativa)

  • Supervisión y control de todos los grupos DALI y ECG

ALARMAS

Editor

  • Configuración de los contactos (e-mail y teléfono)
  • Personalización de los mensaje para que se muestre en la pantalla, SMS o correo electrónico
  • Ajustes y tipos de umbrales de disparo
  • Puntos de proceso de envío

Visualización (HTML5 adaptativa)

Visualización (HTML5 adaptativa)
  • Máquina de estado de alarma completa:
    • Alarma activada / reconocida / ajustada a la fecha de mantenimiento / etc.
  • Fecha y hora de la alarma (incluido «Confirmada por…»)
  • Reset de la alarma

LOG DE ALARMAS

Editor

  • No es necesario configurar nada, simplemente crear un enlace en la visualización

Visualización (HTML5 adaptativa)

  • Listado completo de alarmas pasadas
  • Descripción general de la alarma: hora, nombre, estado, interacción del usuario

LÓGICA

Editor gráfico

  • Creación de páginas lógicas en estructura de carpetas / páginas.
  • Copia / pegado de páginas lógicas entre proyectos
  • Arrastrar y soltar para:
    • Inserción de bloques lógicos en las páginas
    • Conexión de entradas, salidas y bloques lógicos
  • Funciones lógicas más comunes: lógica booleana, lógica matemática, comparadores, puertas, etc.
  • Temporizadores avanzados: retardo, contador, escalera, reloj, cíclicos, etc.
  • Personalización de cualquier bloque lógico usando un lenguaje de scripting (ver la siguiente imagen)

Diagnósticos online

  • Diagnósticos en tiempo real visualizando los valores recibidos y enviados por cada bloque lógico
  • Actualización de cualquier valor existente, propagando los valores calculados por todo el mapa lógico. Incluso sin conexión!
  • Envío a los buses de campo (KNX, Modbus, BACnet) los valores calculados como resultado de telegramas recibidos o modificaciones manuales

Operadores incorporados

NODE-RED

  • Entorno de programación visual muy potente para conexión dispositivos, APIs y servicios on-line en el ecosistema IoT de forma muy sencilla
  • Es el mayor ecosistema de código abierto que existe en el mundo (más de 4500 nodos disponibles)
  • Estándar open-source para la gestión y procesado de datos
  • Integraciones con APIs de terceros como Telegram, PushOver, Sonos, Doorbird, NetAmo, Philips HUE, Google Voice Assistant, Matter, etc.
  • Con los Nodos de Evolution conexión KNX, Modbus, Bacnet, etc. de forma sencilla con cualquier dispositivo o servicio IoT con protocolos como MQTT, REST, Websocket, SQL, HTTP, etc.
  • Optimizado para poder tratar múltiples conexiones concurrentes en tiempo real

PERMISOS DE USUARIO

Editor

  • Asignación de usuarios / grupos de usuarios a la configuración de derechos
  • Configuración de permisos de módulo y categorías / eventos
    • Escenas
    • Módulo de alarma
    • Programaciones horarias semanales / anuales
    • SmartMetering
    • Administración de DALI e64

Visualización (HTML5 adaptativa)

  • Diferentes derechos según el usuario
    • Solo visualización
    • Gestión de eventos
    • Control total

BACnet (Client & Server)

BACnet

  • Compatibilidad con otros dispositivos BACnet en sistemas de automatización de edificios.
  • Cumple con los estándares de interoperabilidad especificados en la Declaración de Conformidad de Implementación de Protocolo (PICS):
    • Servicios de aplicación implementados
      • Inicio y ejecución de servicios BACnet
      • Suscripción para notificación de cambios (COV)
      • Lectura y escritura de propiedades de dispositivos BACnet
      • Consulta de presencia de objetos (Who-Has, I-Have, Who-Is, I-Am)
    • Dispositivos soportados: entradas y salidas de tipo analógica, binaria y multiestado
    • Tipos de datos soportados: valor actual y estado

Importación de la configuración – XML file

  • Importación de la configuración en formato XML
  • Punto de proceso creados automáticamente

MODBUS

Modbus

  • Compatibilidad con otros dispositivos modbus en sistemas de automatización de edificios.
  • Evolution como esclavo
  • Manejo de los siguientes registros:
    • Coil F=01 adr=»0x00000“ -> Escritura y lectura de registros binarios
    • Discrete F=02 adr=»0x10000“ -> Lectura de registros binarios
    • Holding F=03 adr=»0x40000“ -> Escritura y lectura de registros no binarios
    • Register F=04 adr=»0x30000“ -> Lectura de registros no binarios

Importación de la configuración – XML file

  • Importación de la configuración en formato XML
  • Punto de proceso creados automáticamente

ADMINISTRADOR DE REGISTROS

Puntos de proceso

  • Acceso a los datos de registro de puntos de proceso
  • Vista de las tablas de reducción usadas en otros módulos (SmartMetering / gráficas)
  • Posibilidad de filtros:
    • Rango de fechas
    • Máx., Mín., Promedio, aumento, aumento seg. en valores
    • Datos entre 2 valores (operadores: <, <=, =,>,> =)
  • Exportación / importación de los datos de registro de puntos de proceso (archivo CSV)
  • Eliminación de datos de registro de puntos de proceso dentro de un rango de fechas

Alarmas

  • Envío del registro de alarmas a una alarma preconfigurada
  • Aplicación de filtros por
    • Estados
    • Prioridades
    • Rango de fechas
  • Eliminación de datos de registro de alarmas dentro de un rango de fechas

PANEL DE DIAGNÓSTICO

Árbol de diagnóstico

  • Información de licencias
  • Clientes conectados
  • Estado de pasarelas conectadas y desconectadas
  • Estado de los Evolution Esclavos conectados
  • Información del sistema (estado del hardware, memoria utilizada, etc.)
  • Reinicio del sistema, exportación el registro de diagnóstico grabado, etc

Panel de seguimiento de registros

  • Visualización y análisis de todos los eventos en evolución
  • Registro de administrador de clientes: datos enviados y recibidos desde los puntos de datos hacia / desde el administrador de clientes
  • Evolution Log
    • Puntos de proceso enviados y recibidos a / por Evolution
  • Función de filtro

INFORMACIÓN DEL PROYECTO

Herramienta para la creación automática de la estimación de coste del trabajo realizado en el proyecto Evolution

Coste de cada elemento o función utilizada

  • (Páginas de visualización, componentes, pasarelas, puntos de proceso, módulo x, etc.)

Informe en PDF

  • Información de proyecto
  • Información del cliente
  • Precios por elemento detallados

NON EIS

  • Conversión de telegramas no estándar en puntos de proceso estándar
  • Editor de tipos:
    • Tipo de punto de datos
    • Repeticiones
    • Desplazamiento de bytes y bits

PING CONTROL

Supervisa cualquier dispositivo IP

  • Configuración de la dirección IP del dispositivo a supervisar
  • Selección de la frecuencia de ping

Puntos de proceso de ping creados automáticamente

  • Cuando el dispositivo al que se le hizo ping no responde, el punto de proceso se establecerá en «1»

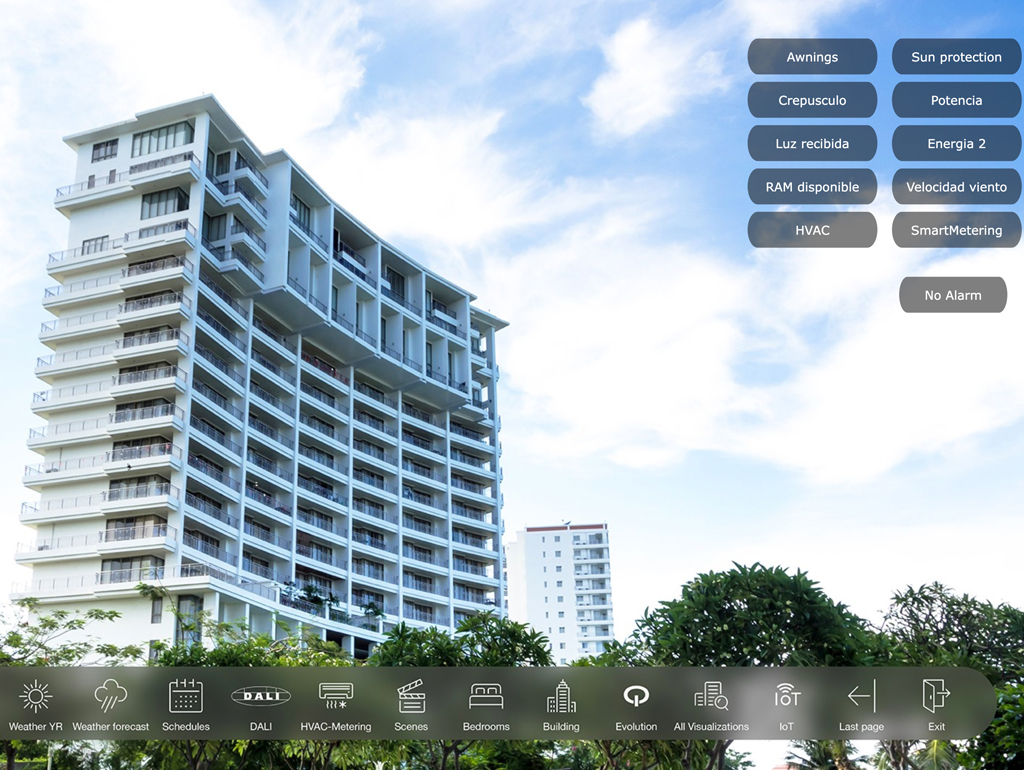

SMART VISU

Editor

  • Múltiples SmartVisu
  • Creación de una estructura tipo edificio
  • Vinculación de puntos de proceso a controles definidos: solo las funciones vinculadas se mostrarán en la GUI
  • Asignación de usuario para abrir Smart Visu configurada

Visualización (HTML5 adaptativa)

  • Generación de visualización automática
  • Elementos responsivos prediseñados
  • Fácil de usar

SQLEXEC

Puntos de proceso a partir de los datos de registro de los puntos de proceso

  • Acceso a los datos almacenado en la base de datos del Evolution
    • Consultas SQL
    • Operaciones (sumas / total / promedio / etc.)
    • Último cuarto de hora, cuarto de hora actual, última hora, hora actual y ayer
    • Intervalo de activación

Puntos de datos creados automáticamente
.

  • Activación de punto de datos para ejecución de consultas SQL
  • Punto de datos con resultado de consulta

Herramienta de exportación

Exportación del registro completo, tabla de minutos o punto de proceso:

  • Frecuencia de exportación (diaria, semanal, mensual, anual, por hora)
  • Punto de proceso para activar la exportación
  • En función del tipo de exportación:
    • CSV o XML
    • Destino (carpeta compartida, ftp, base de datos etc.)
    • Tabla de puntos de proceso a exportar (Minutos, cuarto de hora, Horas, Días, Semanas)
    • Eliminación de datos (meses configurados) tras una exportación exitosa

Exportación del proyecto completo

  • Con o sin imágenes, registros y node-red

Exportación del registro de minutos / alarmas a un servidor de base de datos externo

  • Database servers: Microsoft SQL Server, MySQL Server, Postgre SQL server

Vistas disponibles:
